LCD회회
VCC_5V
VCC_5V D19
J3
1 VCC_5V
2
U8 DIODE 3
4
5
1 20 6
2 OE VCC 19 7
3 D0 Q0 18 8
4 D1 Q1 17 9 RV2
5 D2 Q2 16 10 3362P-1-502LF
6 D3 Q3 15 11
7 D4 Q4 14 12
8 D5 Q5 13 13
9 D6 Q6 12 14
10 D7 Q7 11 15
GND LE 16
74HC573
CON16
VCC_5V
U9
1 20
2 OE VCC 19
3 D0 Q0 18
4 D1 Q1 17
5 D2 Q2 16
6 D3 Q3 15
7 D4 Q4 14
8 D5 Q5 13
9 D6 Q6 12
10 D7 Q7 11
GND LE
74HC573

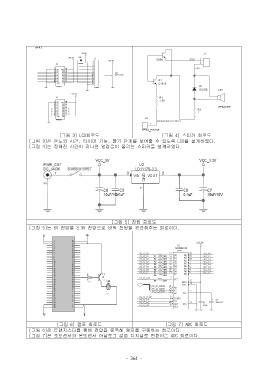

[그림 3] LCD회로도 [그림 4] 스피커 회로도
[그림 3]은 온도와 시간, 타이머 기능, 밝기 단계를 보여줄 수 있도록 LCD를 설계하였다.
[그림 4]는 정해진 시간이 지나면 알람음이 울리는 스피커를 설계하였다.

[그림 5] 전원 회로도
[그림 5]는 5V 전압을 3.3V 전압으로 바꿔 전원을 공급해주는 회로이다.

[그림 6] 램프 회로도 [그림 7] ADC 회로도
[그림 6]은 트랜지스터를 통해 전압을 증폭해 램프를 구동하는 회로이다.
[그림 7]은 조도센서와 온도센서 아날로그 값을 디지털로 변환하는 ADC 회로이다.
