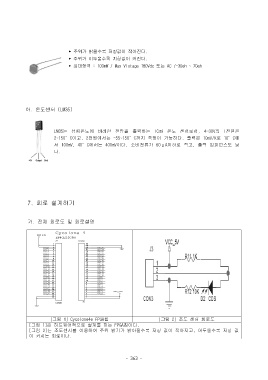

► 주위가 밝을수록 저항값이 작아진다.
► 주위가 어두울수록 저항값이 커진다.
► 최대정격 : 100mW / Max Vlotage 180Vdc 또는 AC /-30eh ~ 70eh

아. 온도센서 (LM35)

LM35는 섭씨온도에 비례한 전압을 출력하는 IC화 온도 센서로서, 4~30V의 I전원은
2~150°C이고, 2전원에서는 -55~150°C까지 측정이 가능하다. 출력은 10mV/K로 10°C에
서 100mV, 40°C에서는 400mV이다. 소비전류가 60μA이하로 적고, 출력 임피던스도 낮
다.

7. 회로 설계하기

가. 전체 회로도 및 회로설명

Cycolone 4
VCC_3.3V
EP4CE22C8N
J1 CON30
1 30
2 29
IO1_0 3 28 IO2_25
IO1_1 4 27 IO2_24
IO1_2 5 26 IO2_23
IO1_3 6 25 IO2_22
IO1_4 7 24 IO2_21
IO1_5 8 23 IO2_20
IO1_6 9 22 IO2_19
IO1_7 10 21 IO2_18
IO1_8 11 20 IO2_17
IO1_9 12 19 IO2_16
IO1_10 13 18 IO2_15
IO1_11 14 17 IO2_14
IO1_12 15 16 IO2_13
IO1_13 16 15 IO2_12
IO1_14 17 14 IO2_11
IO1_15 18 13 IO2_10
IO1_16 19 12 IO2_9
IO1_17 20 11 IO2_8
IO1_18 21 10 IO2_7
IO1_19 22 9 IO2_6
IO1_20 23 8 IO2_5
IO1_21 24 7 IO2_4
IO1_22 25 6 IO2_3
IO1_23 26 5 IO2_2
IO1_24 27 4 IO2_1 VCC_3.3V
IO1_25 28 3 IO2_0
29 2
30 1
J2
CON30
[그림 1] Cycolone4e FPGA칩 [그림 2] 조도 센서 회로도
[그림 1]은 하드웨어적으로 설계를 하는 FPGA칩이다.
[그림 2]는 조도센서를 이용하여 주위 밝기가 밝아질수록 저항 값이 작아지고, 어두울수록 저항 값
이 커지는 회로이다.
