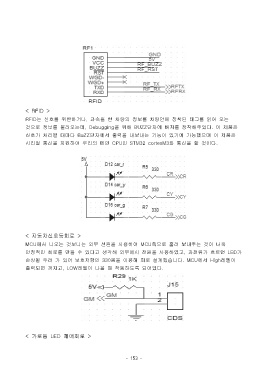

< RFID >
RFID는 신호를 위반하거나, 과속을 한 차량의 정보를 차량안에 장착된 태그를 읽어 오는
것으로 정보를 불러오는데, Debugging을 위해 BUZZ단자에 버저를 장착해주었다. 이 제품은

신호가 처리될 때마다 BuZZ단자에서 출력을 내보내는 기능이 있기에 가능했으며 이 제품은
시리얼 통신을 지원하여 우리의 메인 CPU인 STM32 cortexM3와 통신을 할 것이다.

< 자동차신호등회로 >

MCU에서 나오는 것보다는 외부 전원을 사용하여 MCU쪽으로 흘려 보내주는 것이 더욱
안정적인 회로를 만들 수 있다고 생각해 외부에서 전원을 사용하였고, 과전류가 흐르면 LED가
손상될 우려 가 있어 보호저항인 330옴을 이용해 회로 설계했습니다. MCU에서 High레벨이

출력되면 꺼지고, LOW레벨이 나올 때 작동하도록 되어있다.

< 가로등 LED 제어회로 >
