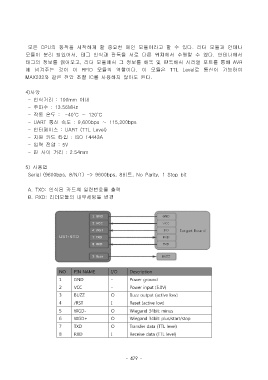

모든 CPU의 동작을 시작하게 할 중요한 메인 모듈이라고 할 수 있다. 리더 모듈과 안테나
모듈이 분리 되있어서, 태그 인식과 판독을 서로 다른 위치에서 수행할 수 있다. 안테나에서
태그의 정보를 읽어오고, 리더 모듈에서 그 정보를 해독 및 판독해서 시리얼 포트를 통해 AVR

에 넘겨주는 것이 이 RFID 모듈의 역할이다. 이 모듈은 TTL Level로 통신이 가능하여
MAX232와 같은 전압 조절 IC를 사용하지 않아도 된다.

4)사양
- 인식거리 : 100mm 이내
- 주파수 : 13.56MHz
- 작동 온도 : -40˚C ∼ 120˚C
- UART 통신 속도 : 9,600bps ∼ 115,200bps
- 인터페이스 : UART (TTL Level)
- 지원 카드 타입 : ISO 14443A
- 입력 전압 : 5V

- 핀 사이 거리 : 2.54mm

5) 사용법
Serial (9600bps, 8/N/1) -> 9600bps, 8비트, No Parity, 1 Stop bit

A. TXD: 인식된 카드의 일련번호를 출력
B. RXD: 리더모듈의 내부세팅을 변경
