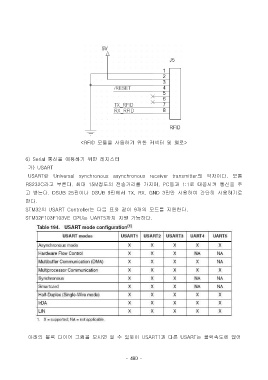

Page 487 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

<RFID 모듈을 사용하기 위한 커넥터 및 회로>

6) Serial 통신을 이용하기 위한 레지스터

가) USART
USART란 Universal synchronous asynchronous receiver transmitter의 약자이다. 보통
RS232C라고 부른다. 최대 15M정도의 전송거리를 가지며, PC등과 1:1로 대응시켜 통신을 주

고 받는다. DSUB 25핀이나 DSUB 9핀에서 TX, RX, GND 3핀만 사용하여 간단히 사용하기로
한다.
STM32의 USART Controller는 다음 표와 같이 9개의 모드를 지원한다.

STM32F103F103VE CPU는 UART5까지 지원 가능하다.

아래의 블록 다이어 그램을 보시면 알 수 있듯이 USART1과 다른 USART는 클럭속도에 있어
