INTERRUPT CONTROL로 전달된다.

3. USART INTERRUP CONTROL 박스는 SR에서 들어오는 상태 정보에 따라서 CR1에
Enable된 인터럽트들을 발생시켜 준다.
4. USART_BRR은 USART로 들어오는 PCLK 클럭의 분주비를 설정하는 레지스터이다.

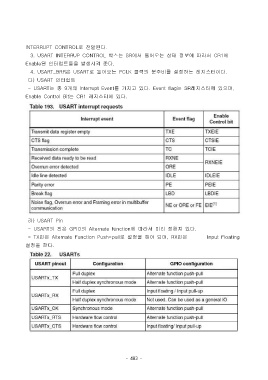

다) USART 인터럽트
- USART는 총 9개의 Interrupt Event를 가지고 있다. Event flag는 SR레지스터에 있으며,
Enable Control Bit는 CR1 레지스터에 있다.

라) USART Pin

- USART의 핀은 GPIO의 Alternate function에 따라서 미리 정해져 있다.
- TX핀은 Alternate Function Push-pull로 설정을 해야 되며, RX핀은 Input Floating
설정을 한다.
