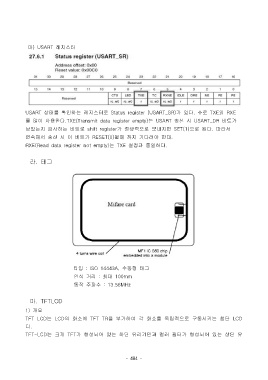

Page 491 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

마) USART 레지스터

USART 상태를 확인하는 레지스터로 Status register (USART_SR)가 있다. 주로 TXE와 RXE

를 많이 사용한다.TXE(Transmit data register empty)는 USART 송신 시 USART_DR 비트가
남았는지 검사하는 비트로 shift register가 정상적으로 보내지면 SET(1)으로 된다. 따라서
연속해서 송신 시 이 비트가 RESET(0)될때 까지 기다려야 한다.

RXE(Read data register not empty)는 TXE 설정과 동일하다.

라. 태그

타입 : ISO 14443A, 수동형 태그
인식 거리 : 최대 100mm
동작 주파수 : 13.56MHz

마. TFTLCD

1) 개요

TFT LCD는 LCD의 화소에 TFT TR을 부가하여 각 화소를 독립적으로 구동시키는 첨단 LCD
다.
TFT-LCD는 크게 TFT가 형성되어 있는 하단 유리기판과 컬러 필터가 형성되어 있는 상단 유

- 484 -
