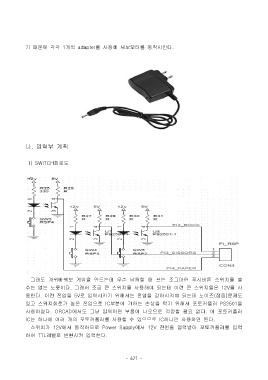

Page 678 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

기 때문에 각각 1개씩 adapter를 사용해 서보모터를 동작시킨다.

나. 입력부 계획

1) SWITCH회로도

그래도 가위바위보 게임을 만드는데 무슨 납땜할 때 쓰는 조그마한 푸시버튼 스위치를 쓸
수는 없는 노릇이다. 그래서 조금 큰 스위치를 사용해야 되는데 이런 큰 스위치들은 12V를 사
용한다. 이런 전압을 5V로 입력시키기 위해서는 전압을 강하시켜야 되는데 노이즈(잡음)문제도
있고 스위치회로가 높은 전압으로 IC부분에 가하는 손상을 막기 위해서 포토커플러 PS2501을

사용하였다. ORCAD에서도 그냥 입력하면 부품이 나오므로 걱정할 필요 없다. 이 포토커플러
IC는 하나에 여러 개의 포토커플러를 사용할 수 있으므로 IC하나만 사용하면 된다.
스위치가 12V에서 동작하므로 Power Supply에서 12V 전원을 입력받아 포토커플러를 입력
하여 TTL레벨로 변환시켜 입력한다.
