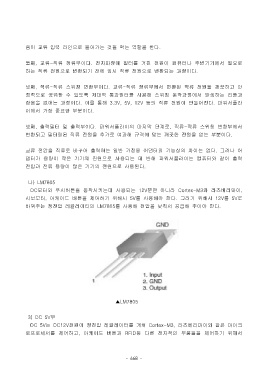

음이 교류 입력 라인으로 들어가는 것을 막는 역할을 한다.

둘째, 교류-직류 정류부이다. 전자파장애 필터를 거친 전원이 컴퓨터나 주변기기에서 필요로
하는 직류 전원으로 변환되기 전에 임시 직류 전원으로 변환되는 과정이다.

셋째, 직류-직류 스위칭 변환부이다. 교류-직류 정류부에서 변환된 직류 전원을 깨끗하고 안

정적으로 공급할 수 있도록 저대역 통과필터를 사용해 스위칭 동작과정에서 발생하는 리플과
잡음을 없애는 과정이다. 이를 통해 3.3V, 5V, 12V 등의 직류 전원이 만들어진다. 파워서플라
이에서 가장 중요한 부분이다.

넷째, 출력필터 및 출력부이다. 파워서플라이의 마지막 단계로, 직류-직류 스위칭 변환부에서

변환되고 필터링된 직류 전원을 추가로 여과해 규격에 맞는 깨끗한 전원을 얻는 부분이다.

교류 전압을 직류로 바꾸어 출력하는 일반 가정용 어댑터와 기능상의 차이는 없다. 그러나 어
댑터가 용량이 작은 기기의 전원으로 사용되는 데 반해 파워서플라이는 컴퓨터와 같이 출력
전압과 전류 용량이 많은 기기의 전원으로 사용된다.

나) LM7805
DC모터와 푸시버튼을 동작시키는데 사용되는 12V뿐만 아니라 Cortex-M3와 라즈베리파이,
서보모터, 아케이드 버튼을 제어하기 위해서 5V를 사용해야 한다. 그러기 위해서 12V를 5V로
바꿔주는 정전압 레귤레이터인 LM7805를 사용해 전압을 낮춰서 공급해 주어야 한다.

▲LM7805

3) DC 5V부
DC 5V는 DC12V전원이 정전압 레귤레이터를 거쳐 Cortex-M3, 라즈베리파이와 같은 마이크

로프로세서를 제어하고, 아케이드 버튼과 RFID등 다른 전자적인 부품들을 제어하기 위해서
