Page 673 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

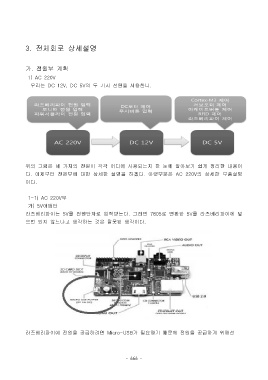

3. 전체회로 상세설명

가. 전원부 계획

1) AC 220V
우리는 DC 12V, DC 5V의 두 가지 전원을 사용한다.

위의 그림은 세 가지의 전원이 각각 어디에 사용되는지 한 눈에 알아보기 쉽게 정리한 내용이

다. 이제부터 전원부에 대한 상세한 설명을 하겠다. 아랫부분은 AC 220V의 상세한 부품설명
이다.

1-1) AC 220V부
가) 5V어댑터
라즈베리파이는 5V를 전원단자로 입력받는다. 그러면 7805로 변환한 5V를 라즈베리파이에 넣

으면 되지 않느냐고 생각하는 것은 잘못된 생각이다.

라즈베리파이에 전원을 공급하려면 Micro-USB가 필요하기 때문에 전원을 공급하기 위해선

- 666 -
