Page 676 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

DC 5V전원을 입력해야 한다. Cortex-M3를 제어하기 위해 보통 DC 3.3V를 쓰지만, DC 5V로

도 제어할 수 있기 때문에 5V를 써도 상관이 없다.

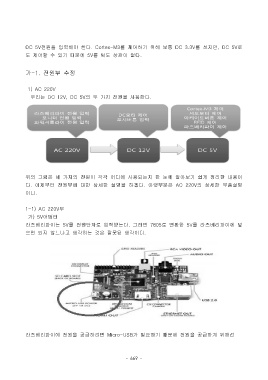

가-1. 전원부 수정

1) AC 220V
우리는 DC 12V, DC 5V의 두 가지 전원을 사용한다.

위의 그림은 세 가지의 전원이 각각 어디에 사용되는지 한 눈에 알아보기 쉽게 정리한 내용이
다. 이제부터 전원부에 대한 상세한 설명을 하겠다. 아랫부분은 AC 220V의 상세한 부품설명

이다.

1-1) AC 220V부
가) 5V어댑터

라즈베리파이는 5V를 전원단자로 입력받는다. 그러면 7805로 변환한 5V를 라즈베리파이에 넣
으면 되지 않느냐고 생각하는 것은 잘못된 생각이다.

라즈베리파이에 전원을 공급하려면 Micro-USB가 필요하기 때문에 전원을 공급하기 위해선

- 669 -
