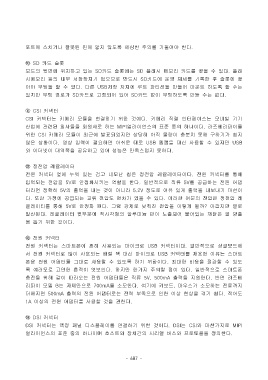

포트에 스치거나 잘못된 핀에 닿지 않도록 세심한 주의를 기울여야 한다.

⑩ SD 카드 슬롯
보드의 뒷면에 위치하고 있는 SD카드 슬롯에는 SD 플래시 메모리 카드를 꽂을 수 있다. 플래
시메모리 등의 내부 저장장치가 없으므로 반드시 SD카드에 운영 체제를 기록한 후 슬롯에 꽂
아야 부팅을 할 수 있다. 다른 USB저장 자치에 루트 파티션을 만들어 마운트 하도록 할 수는

있지만 부팅 경로가 SD카드로 고정되어 있어 SD카드 없이 부팅하도록 만들 수는 없다.

⑪ CSI 커넥터
CSI 커넥터는 카메라 모듈을 연결하기 위한 것이다. 카메라 직렬 인터페이스는 모바일 기기
산업에 관련된 회사들을 회원사로 하는 MIPI얼라이언스의 표준 중의 하나이다. 라즈베리파이를

위한 CSI 카메라 모듈이 최근에 발표되었지만 상당히 아직 물량이 충분치 못해 구하기가 쉽지
않은 상황이다. 영상 입력이 필요하면 아쉬운 대로 USB 웹캠을 대신 사용할 수 있지만 USB
와 이더넷이 대역폭을 공유하고 있어 성능은 만족스럽지 못하다.

⑫ 정전압 레귤레이터

전원 커넥터 옆에 누워 있는 검고 네모난 칩은 정전압 레귤레이터이다. 전원 커넥터를 통해
입력되는 전압을 5V로 안정화시키는 역할을 한다. 일반적으로 직류 5V를 공급하는 전원 어댑
터라면 정확히 5V의 출력을 내는 것이 아니라 5.2V 정도로 여유 있게 출력을 내보내기 마련이
다. 또한 가정에 공급되는 교류 전압도 편차가 있을 수 있다. 이러한 여분의 전압은 정전압 레
귤레이터를 통해 5V로 안정화 된다. 그럼 강제로 낮춰진 전압을 어떻게 될까? 아깝지만 열로

발산된다. 레귤레이터 윗부분에 직사각형의 알루미늄 판이 노출되어 붙어있는 까닭은 열 방출
을 돕기 위한 것이다.

⑬ 전원 커넥터
전원 커넥터는 스마트폰에 흔히 사용되는 마이크로 USB 커넥터이다. 일반적으로 싱글보드에

서 전원 커넥터로 많이 사용되는 배럴 잭 대신 마이크로 USB 커넥터를 채용한 이유는 스마트
폰용 전원 어댑터를 그대로 사용할 수 있도록 하기 위함이다. 최대한 비용을 절감할 수 있도
록 여러모로 고민한 흔적이 엿보인다. 하지만 한가지 주의할 점이 있다. 일반적으로 스마트폰
충전을 위해 같이 따라오는 전원 어댑터들은 직류 5V, 500mA 출력을 지원한다. 반면 라즈베
리파이 모델 B는 자체만으로 700mA를 소모한다. 여기에 키보드, 마우스가 소모하는 전류까지

더해지면 500mA 출력의 전원 어댑터로는 전력 부족으로 인한 이상 현상을 겪기 쉽다. 적어도
1A 이상의 전원 어댑터를 사용할 것을 권한다.

⑭ DSI 커넥터
DSI 커넥터는 액정 패널 디스플레이를 연결하기 위한 것이다. DSI는 CSI와 마찬가지로 MIPI

얼라이언스의 표준 중의 하나이며 호스트와 장치간의 시리얼 버스와 프로토콜을 정의한다.
