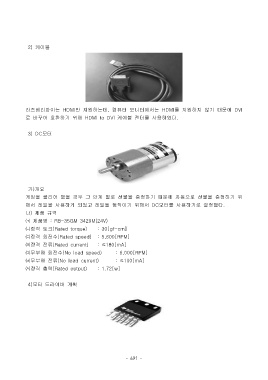

Page 698 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

2) 케이블

라즈베리파이는 HDMI만 지원하는데, 컴퓨터 모니터에서는 HDMI를 지원하지 않기 때문에 DVI
로 바꾸어 호환하기 위해 HDMI to DVI 케이블 젠더를 사용하였다.

3) DC모터

가)개요
게임을 클리어 했을 경우 그 단계 별로 선물을 증정하기 때문에 자동으로 선물을 증정하기 위
해서 레일을 사용하게 되었고 레일을 움직이기 위해서 DC모터를 사용하기로 결정했다.
나) 제품 규격
㈀ 제품명 : RB-35GM 3429M(24V)

㈁정격 토크(Rated torque) : 30[gf-cm]
㈂정격 회전수(Rated speed) : 5,600[RPM]
㈃정격 전류(Rated current) : ≤180[mA]
㈄무부하 회전수(No load speed) : 6,000[RPM]

㈅무부하 전류(No load current) : ≤100[mA]
㈆정격 출력(Rated output) : 1.72[w]

4)모터 드라이버 계획
