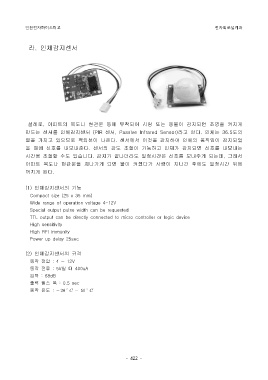

라. 인체감지센서

실례로, 아파트의 복도나 현관문 등에 부착되어 사람 또는 동물이 감지되면 조명을 켜지게
만드는 센서를 인체감지센서 (PIR 센서, Passive Infrared Sensor)라고 한다. 인체는 36.5도의
열을 가지고 있으므로 적외선이 나온다. 센서에서 이것을 감지하여 인체의 움직임이 감지되었
을 때에 신호를 내보내준다. 센서의 감도 조절이 가능하고 인체가 감지되면 신호를 내보내는
시간을 조절할 수도 있습니다. 감지가 끝나더라도 일정시간은 신호를 보내주게 되는데, 그래서

아파트 복도나 현관문을 지나가게 되면 불이 켜졌다가 사람이 지나간 후에도 일정시간 뒤에
꺼지게 된다.

(1) 인체감지센서의 기능

◾Compact size (25 x 35 mm)
◾Wide range of operation voltage 4-12V
◾Special output pulse width can be requested
◾TTL output can be directly connected to micro controller or logic device
◾High sensitivity
◾High RFI immunity
◾Power up delay 25sec

(2) 인체감지센서의 규격
◾동작 전압 : 4 ~ 12V
◾동작 전류 : 5V일 때 400uA
◾입력 : 68dB
◾출력 펄스 폭 : 0.5 sec
◾동작 온도 :   ~ 
