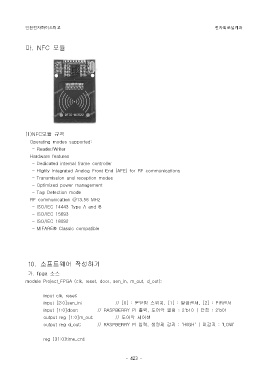

마. NFC 모듈

(1)NFC모듈 규격

◾Operating modes supported:
– Reader/Writer
◾Hardware features
– Dedicated internal frame controller
– Highly integrated Analog Front End (AFE) for RF communications
– Transmission and reception modes
– Optimized power management
– Tag Detection mode
◾RF communication @13.56 MHz
– ISO/IEC 14443 Type A and B
– ISO/IEC 15693
– ISO/IEC 18092
– MIFARE® Classic compatible

10. 소프트웨어 작성하기

가. fpga 소스
module Project_FPGA (clk, reset, door, sen_in, m_out, d_out);

input clk, reset;
input [2:0]sen_in; // [0] : 문닫힘 스위치, [1] : 말굽센서, [2] : PIR센서
input [1:0]door; // RASPBERRY PI 출력, 도어락 열림 : 2'b10 | 닫힘 : 2'b01
output reg [1:0]m_out; // 도어락 제어선
output reg d_out; // RASPBERRY PI 입력, 생명체 감지 : 'HIGH' | 미감지 : 'LOW'

reg [31:0]time_cnt;
