7. 각 소자별 설명

가. ATMEGA128

1. ATmega128의 특징

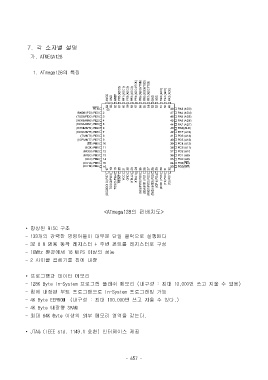

<ATmega128의 핀배치도>

• 향상된 RISC 구조

- 133개의 강력한 명령어들이 대부분 단일 클럭으로 실행된다
- 32 X 8 범용 동작 레지스터 + 주변 콘트롤 레지스터로 구성
- 16MHz 환경에서 16 MIPS 이상의 성능
- 2 사이클 곱셈기를 칩에 내장

• 프로그램과 데이터 메모리
- 128K Byte In-System 프로그램 플래쉬 메모리 (내구성 : 최대 10,000번 쓰고 지울 수 있음)
- 칩에 내장된 부트 프로그램으로 In-System 프로그래밍 가능
- 4K Byte EEPROM (내구성 : 최대 100,000번 쓰고 지울 수 있다.)
- 4K Byte 내장형 SRAM

- 최대 64K Byte 이상의 외부 메모리 영역을 갖는다.

• JTAG (IEEE std. 1149.1 호환) 인터페이스 제공
