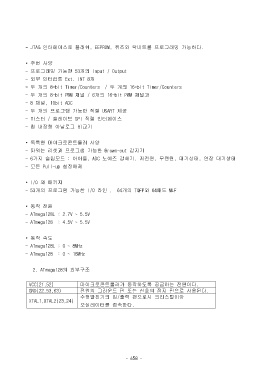

- JTAG 인터페이스로 플래쉬, EEPROM, 퓨즈와 락비트를 프로그래밍 가능하다.

• 주변 사양
- 프로그래밍 가능한 53개의 Input / Output
- 외부 인터럽트 Ext. INT 8개
- 두 개의 8-bit Timer/Counters / 두 개의 16-bit Timer/Counters

- 두 개의 8-bit PWM 채널 / 6개의 16-bit PWM 채널과
- 8 채널, 10bit ADC
- 두 개의 프로그램 가능한 직렬 USART 제공
- 마스터 / 슬레이브 SPI 직렬 인터페이스
- 칩 내장형 아날로그 비교기

• 독특한 마이크로콘트롤러 사양
- 파워는 리셋과 프로그램 가능한 Brown-out 감지기
- 6가지 슬립모드 : 아이들, ADC 노이즈 감쇄기, 저전원, 무전원, 대기상태, 연장 대기상태
- 모든 Pull-up 설정해제

• I/O 와 패키지
- 53개의 프로그램 가능한 I/O 라인 , 64개의 TQFP와 64패드 MLF

• 동작 전원

- ATmega128L : 2.7V ~ 5.5V
- ATmega128 : 4.5V ~ 5.5V

• 동작 속도
- ATmega128L : 0 ~ 8MHz

- ATmega128 : 0 ~ 16MHz

2. ATmega128의 외부구조

VCC(21,52) 마이크로콘트롤러가 동작하도록 공급하는 전원이다.
GND(22,53,63) 전원의 그라운드 핀 또는 신호의 접지 핀으로 사용된다.
수정발진기의 입/출력 핀으로서 크리스털이아
XTAL1,XTAL2(23,24)
오실레이터를 접속한다.
