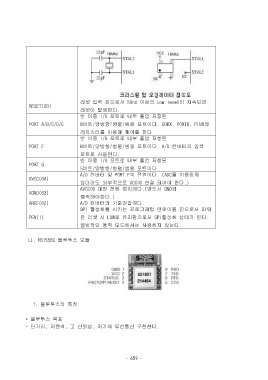

Page 666 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

리셋 입력 핀으로서 50ns 이상의 Low level이 지속되면
RESET(20)
리셋이 발생한다.
반 이중 I/O 포트로 내부 풀업 저항된
PORT A/B/C/D/E 8비트/양방향/병렬/범용 포트이다. DDRX, PORTX, PINX의
레지스터를 이용해 제어를 한다.
반 이중 I/O 포트로 내부 풀업 저항된
PORT F 8비트/양방향/병렬/범용 포트이다. A/D 컨버터의 입력
포트로 사용된다.
반 이중 I/O 포트로 내부 풀업 저항된
PORT G
5비트/양방향/병렬/범용 포트이다.
A/D 컨버터 및 PORT F의 전원이다. (ADC를 이용하지
AVCC(64)
않더라도 외부적으로 VCC에 연결 되어야 한다.)
AVCC에 대한 전원 접지이다.(반드시 GND와
AGND(63)
접속해야한다.)
AREF(62) A/D 컨버터의 기준전압이다.
SPI 활성화를 시키는 프로그래밍 인에이블 핀으로서 파워

PEN(1) 온 리셋 시 LOW로 유지함으로서 SPI활성화 상태가 된다.
일반적인 동작 모드에서는 사용하지 않는다.

나. FB155BC 블루투스 모듈

1. 블루투스의 특징

• 블루투스 목표
- 단거리, 저전력, 고 신뢰성, 저가의 무선통신 구현한다.

- 659 -
