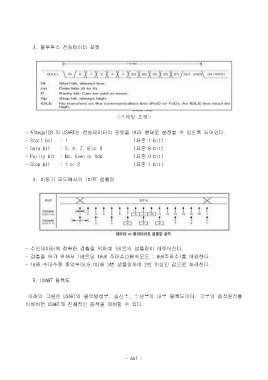

3. 블루투스 전송데이터 포맷

- ATmega128 의 USART는 전송데이터의 포맷을 여러 형태로 설정할 수 있도록 되어있다.
- Start bit : 1 (표준:1 bit)
- Data bit : 5, 6, 7, 8 or 9 (표준:8 bit)

- Parity bit : No, Even or Odd (표준:0 bit)
- Stop bit : 1 or 2 (표준:1 bit)

4. 비동기 모드에서의 1비트 샘플링

- 수신데이터의 정확한 검출을 위하여 1비트의 샘플링이 이루어진다.
- 검출을 하기 위해서 1비트당 16배 주파수(2배속모드 : 8배주파수)를 이용한다.
- 16배 주파수중 중앙부(8,9,10)에 3번 샘플링하여 2번 이상인 값으로 처리한다.

5. USART 블록도

아래의 그림은 USART의 클럭발생부, 송신수, 수신부의 내부 블록도이다. 각부의 동작원리를

이해하면 USART의 전체적인 동작을 이해할 수 있다.
