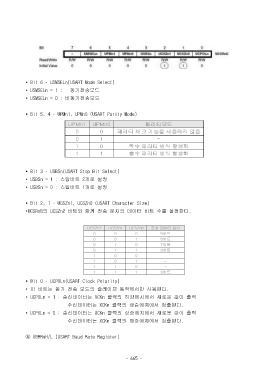

▪ Bit 6 – USMSELn(USART Mode Select)
• USMSELn = 1 : 동기전송모드
• USMSELn = 0 : 비동기전송모드

▪ Bit 5, 4 – UPMn1, UPMn0 (USART Parity Mode)

▪ Bit 3 – USBSn(USART Stop Bit Select)
• USBSn = 1 : 스탑비트 2개로 설정
• USBSn = 0 : 스탑비트 1개로 설정

▪ Bit 2, 1 – UCSZn1, UCSZn0 (USART Character Size)
•UCSRnB의 UCSZn2 비트와 함께 전송 문자의 데이터 비트 수를 설정한다.

▪ Bit 0 – UCPOLn(USART Clock Polarity)
• 이 비트는 동기 전송 모드의 슬레이브 동작에서만 사용된다.

• UCPOLn = 1 : 송신데이터는 XCKn 클럭의 하강에지에서 새로운 값이 출력
수신데이터는 XCKn 클럭의 상승에지에서 검출된다.
• UCPOLn = 0 : 송신데이터는 XCKn 클럭의 상승에지에서 새로운 값이 출력
수신데이터는 XCKn 클럭의 하강에지에서 검출된다.

⑤ UBRRnH/L (USART Baud Rate Register)
