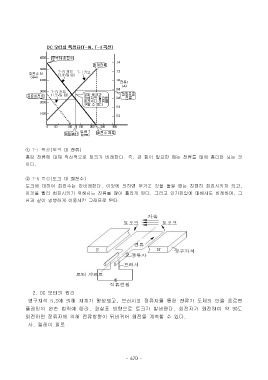

① T-I 특성(토크 대 전류)
흘린 전류에 대해 직선적으로 토크가 비례한다. 즉, 큰 힘이 필요한 때는 전류를 많이 흘리면 되는 것
이다.

② T-N 특성(토크 대 회전수)
토크에 대하여 회전수는 반비례한다. 이것에 의하면 무거운 것을 돌릴 때는 천천히 회전시키게 되고,
이것을 빨리 회전시키기 위해서는 전류를 많이 흘리게 된다. 그리고 인가전압에 대해서도 비례하며, 그
림과 같이 평행하게 이동시킨 그래프로 된다.

2. DC 모터의 원리

영구자석 N,S에 의해 자계가 형성되고, 브러시와 정류자를 통한 전류가 도체의 안을 흐르면
플레밍의 왼손 법칙에 따라, 화살표 방향으로 토크가 발생한다. 회전자가 회전하여 약 90도
회전하면 정류자에 의해 전류방향이 뒤바뀌어 회전을 계속할 수 있다.
사. 릴레이 회로
