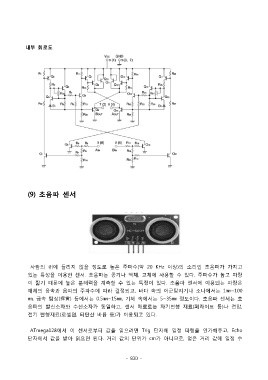

내부 회로도

(9) 초음파 센서

사람의 귀에 들리지 않을 정도로 높은 주파수(약 20 KHz 이상)의 소리인 초음파가 가지고
있는 특성을 이용한 센서. 초음파는 공기나 액체, 고체에 사용할 수 있다. 주파수가 높고 파장
이 짧기 때문에 높은 분해력을 계측할 수 있는 특징이 있다. 초음파 센서에 이용되는 파장은

매체의 음속과 음파의 주파수에 따라 결정되고, 바다 속의 어군탐지기나 소나에서는 1㎜~100
㎜, 금속 탐상(探賞) 등에서는 0.5㎜~15㎜, 기체 속에서는 5~35㎜ 정도이다. 초음파 센서는 초
음파의 발신소자와 수신소자가 동일하고, 센서 재료로는 자기변형 재료(페라이트 등)나 전압,
전기 변형재료(로셸염, 티탄산 바륨 등)가 이용되고 있다.

ATmega128에서 이 센서로부터 값을 읽으려면 Trig 단자에 일정 파형을 인가해주고, Echo

단자에서 값을 받아 읽으면 된다. 거리 값의 단위가 cm가 아니므로, 얻은 거리 값에 일정 수
