7. 주요 부품의 특징
가. OP AMP(Operational Amplipier)
연산 증폭기라고도 한다 한 개의 차동 입력과 대개 한 개의 단일 출력을 가지는 직류 연결형. ,
(DC-coupled) 고이득 전압 증폭기이다 하나의 연산 증폭기는 그 입력 단자 간의 전압 차이보다 대.
개 백배에서 수 천배 큰 출력 전압을 생성한다.
2 개의 입력 단자와 Vcc 와 GND 에 연결되어야 하는 2 개의 단자와 한 개의 출력 단자로 이루어져
있다.

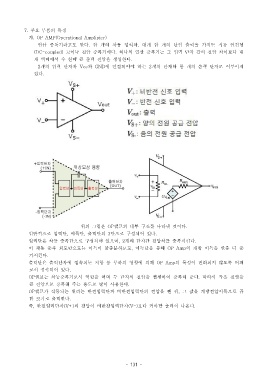

위의 그림은 OP 앰프의 내부 구조를 나타낸 것이다.
일반적으로 입력단 이득단 출력단의, , 3 단으로 구성되어 있다.
입력단은 차동 증폭단으로 구성되어 있으며, 2 개의 단자간 전압차를 증폭시킨다.
이 차동 증폭 회로만으로는 이득이 불충분하므로 이득단을 통해, OP Amp 의 개방 이득을 한층 더 증
가시킨다.
출력단은 출력단자에 접속되는 저항 등 부하의 영향에 의해 OP Amp 의 특성이 변화되지 않도록 버퍼
로서 접속되어 있다.
OP 앰프는 차동증폭기로서 역할을 하며 두 단자의 전압을 뺄셈하여 증폭해 준다 따라서 작은 전압을.
큰 전압으로 증폭해 주는 용도로 많이 사용한다.
OP 앰프가 작동되는 원리는 반전입력단과 비반전입력단의 전압을 뺀 뒤 그 값을 개방전압이득으로 곱,
한 크기로 출력한다.
즉 반전입력단자, (V+) 의 전압이 비반전입력단자(V-) 보다 커야만 출력이 나온다.
