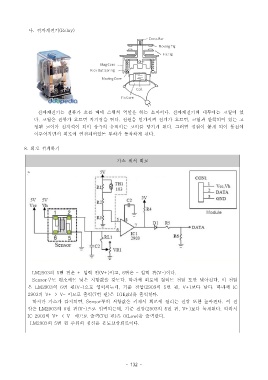

나 전자계전기. (Relay)

전자계전기는 전류가 흐를 때에 스위치 역할을 하는 소자이다 전자계전기의 내부에는 코일이 있.
다 코일은 전류가 흐르면 자기장을 띈다 전원을 인가시켜 전기가 흐르면 코일과 안착되어 있는 고. . ,
정된 코어가 전자석이 되어 상측의 움직이는 코어를 당기게 된다 그러면 접점이 붙게 되어 통전이.
이루어지면서 회로에 연결되어있는 부하가 동작하게 된다.

8. 회로 설계하기

가스 센서 회로

LM2903 의 5 번 핀은 + 입력 핀(V+) 이고, 6 번은 – 입력 핀(V-) 이다.
Sensor 부는 평소에는 낮은 저항값을 갖는다 따라서 회로에 걸리는 전압 또한 낮아진다 이 전압. .
은 LM2903 의 6 번 핀(V-) 으로 입력되는데 기준 전압, (2903 의 5 번 핀, V+) 보다 낮다 따라서. IC
2903 의 V+ > V– 이므로 출력 번 핀 은(7 ) 1(High) 을 출력한다.
하지만 가스가 감지되면, Sensor 부의 저항값은 커져서 회로에 걸리는 전압 또한 높아진다 이 전.
압은 LM2903 의 6 번 핀(V-) 으로 입력되는데 기준 전압, (2903 의 5 번 핀, V+) 보다 녹게된다 따라서.
IC 2903 의 V+ < V– 이므로 출력 번 핀 은(7 ) 0(Low) 을 출력한다.
LM2903 의 5 번 핀 주위의 점선은 온도보상회로이다.
