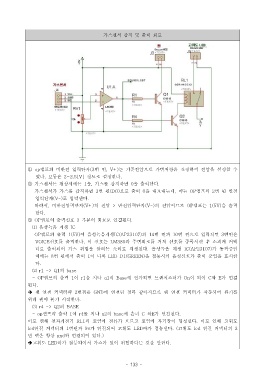

가스센서 감지 및 출력 회로

① op 앰프의 비반전 입력단자 번 핀(3 , V+) 는 기준전압으로 가변저항을 조정하여 전압을 설정할 수
있다 보통은. 2~2.5[V] 정도로 설정한다.
② 가스센서는 평상시에는 1 을 가스를 감지하면, 0 을 출력한다.
가스센서가 가스를 감지하면 3 번 핀(DO) 으로 출력 0 을 내보내는데 이는, OP 앰프의 2 번 핀 반전
입력단자(V-) 로 입력된다.
따라서 비반전입력단자, (V+) 의 전압 > 반전입력단자(V-) 의 전압이므로 OP 앰프는 1(5V) 을 출력
한다.
③ OP 앰프의 출력신호 3 부분의 회로로 연결된다.
⑴ 음성녹음 재생 IC
OP 앰프의 출력 1(5V) 이 음성녹음재생IC(AP23107) 의 14 번 핀과 10 번 핀으로 입력되면 3 번핀은
VOICE 신호를 출력한다 이 신호는. LM380 과 주변회로를 거쳐 신호를 증폭시킨 후 스피커 커넥
터로 출력되어 가스 위험을 알리는 소리로 재생된다 음성녹음 재생. IC(AP23107) 가 동작중일
때에는 8 번 핀에서 출력 1 이 나와 LED D1(GREEN) 을 점등시켜 음성신호가 출력 중임을 표시한
다.
⑵ r1 -> Q1 의 base
- OP 앰프의 출력 1 이 r1 을 지나 q1 의 Base 에 인가되면 트랜지스터가 On 이 되어 C 와 E 가 연결
된다.
è 팬 연결 커넥터의 2 번핀은 GND 에 연결된 것과 같아지므로 팬 연결 커넥터가 작동되어 환기를
위해 팬이 돌기 시작한다.
⑶ r4 -> Q2 의 BASE
- op 앰프의 출력 1 이 r4 를 지나 q2 의 base 에 흘러 C 와 가 연결된다E .
이로 인해 전자계전기 RL1 의 코일에 전류가 흐르고 코일에 자기장이 형성된다 이로 인해 고휘도.
led 연결 커넥터의 1 번핀과 9v 가 연결되어 고휘도 LED 바가 점등된다. ( 고휘도 led 연결 커넥터의 2
번 핀은 항상 gnd 와 연결되어 있다.)
è 고휘도 LED 바가 점등되어서 가스가 있어 위험하다는 것을 알린다.
