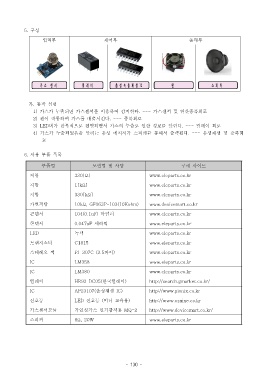

5. 구성
입력부 제어부 출력부

가 스 센 서 릴 레 이 음 성 녹 음 재 생 IC 팬 스 피 커

가 동작 설명.
1) 가스가 누출되면 가스센서를 이용하여 감지한다. --- 가스센서 및 연산증폭회로
2) 팬이 작동하여 가스를 배출시킨다. --- 증폭회로
3) LED 바가 반복적으로 점멸되면서 가스의 누출로 인한 경보를 알린다. --- 릴레이 회로
4) 가스가 누출되었음을 알리는 음성 메시지가 스피커를 통해서 출력된다. --- 음성재생 및 증폭회
로

6. 사용 부품 목록

부품명 모델명 및 사양 구매 사이트

저항 330[ ]Ω www.eleparts.co.kr

저항 1[k ]Ω www.eleparts.co.kr
저항 330[k ]Ω www.eleparts.co.kr

가변저항 10k , GF063P-103(10Kohm)Ω www.devicemart.co.kr

콘덴서 104(0.1uF) 마일러 www.eleparts.co.kr
콘덴서 0.047uF 세라믹 www.eleparts.co.kr

LED 녹색 www.eleparts.co.kr

트랜지스터 C1815 www.eleparts.co.kr
스테레오 잭 PJ-307C (3.5 파이) www.eleparts.co.kr

IC LM358 www.eleparts.co.kr

IC LM380 www.eleparts.co.kr
릴레이 HR93 DC05( 한국릴레이) http://search.gmarket.co.kr/

IC AP23107( 음성재생 IC) http://www.pionix.co.kr

신호등 LED 신호등 미니 교육용( ) http://www.oznine.co.kr
가스센서모듈 가연성가스 연기감지용 MQ-2 http://www.devicemart.co.kr/

스피커 8 , 20WΩ www.eleparts.co.kr
