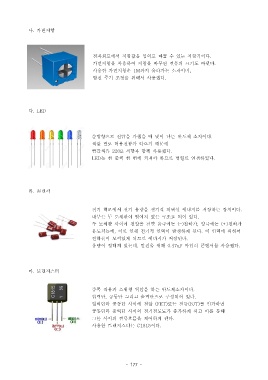

나 가변저항.

전자회로에서 저항값을 임의로 바꿀 수 있는 저항기이다.
가변저항을 사용하여 저항을 바꾸면 전류의 크기도 바뀐다.
사용한 가변저항은 1M 까지 올라가는 소자이며,
발진 주기 조정을 위해서 사용했다.

다. LED

순방향으로 전압을 가했을 때 빛이 나는 반도체 소자이다.
색깔 별로 허용전류가 다르기 때문에
빨간색은 220Ω 저항과 함께 사용했다.
LED 는 한 줄씩 한 번에 켜져야 하므로 병렬로 연결하였다.

라 콘덴서.

전기 회로에서 전기 용량을 전기적 퍼텐셜 에너지를 저장하는 장치이다.
내부는 두 도체판이 떨어져 있는 구조로 되어 있다.
두 도체판 사이에 전압을 걸면 음극에는 (-) 전하가 양극에는, (+) 전하가
유도되는데 이로 인해 전기적 인력이 발생하게 된다 이 인력에 의하여, .
전하들이 모여있게 되므로 에너지가 저장된다.
용량이 정해져 있는데 발진을 위해, 0.47uF 마일러 콘덴서를 사용했다.

마 트랜지스터.

증폭 작용과 스위칭 역할을 하는 반도체소자이다.
입력단 공통단 그리고 출력단으로 구성되어 있다, .
입력단과 공통단 사이에 전압 (FET) 또는 전류(BJT) 를 인가하면
공통단과 출력단 사이의 전기전도도가 증가하게 되고 이를 통해
그들 사이의 전류흐름을 제어하게 된다.
사용한 트랜지스터는 C1815 이다.
