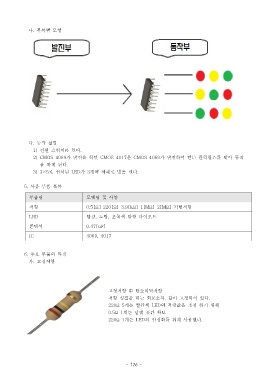

나 블록별 모형.
다 동작 설명.
1) 전원 스위치를 켠다.
2) CMOS 4069 가 발진을 하면 CMOS 4017 은 CMOS 4069 가 발진하여 만든 클럭펄스를 받아 동작
을 하게 된다.
3) 3×5 로 설치된 LED 가 3 개씩 차례로 빛을 낸다.
5. 사용 부품 목록
부품명 모델명 및 사양
저항 0.5[ ] 220[ ] 3.9[k ] 1[M ] 2[M ]Ω Ω Ω Ω Ω 가변저항
LED 빨강 노랑 초록색 발광 다이오드, ,
콘덴서 0.47[uF]
IC 4069, 4017
6. 주요 부품의 특징
가 고정저항.
고정저항 中 탄소피막저항
저항 성질을 띠는 회로소자 값이 고정되어 있다. .
220Ω 5 개는 빨간색 LED 의 저항값을 조정 하기 위해
0.5Ω 1 개는 납땜 공간 확보
220Ω 1 개는 LED 의 안정화를 위해 사용했다.
