바. IC 4069

14 핀 CMOS IC 이며 논리게이트, NOT 게이트로 쓰인다.
클럭펄스를 만드는 발진회로에 쓰였다.

사. IC 4017

16 핀 CMOS IC 이며 시프트 레지스터이다, .
클럭을 받으면 출력을 밀어낸다. LED 동작부분에 쓰였다.

7. 회로 설계하기
가 전체 회로도 및 회로설명.

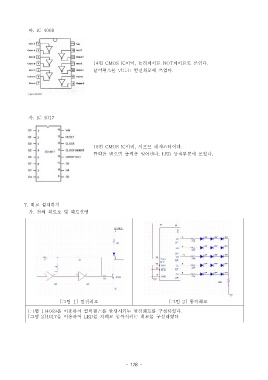

[ 그림 1] 발진회로 [ 그림 2] 동작회로

[ 그림 1]4069 를 이용하여 클럭펄스를 발생시키는 발진회로를 구성하였다.
[ 그림 2]4017 을 이용하여 LED 를 차례로 동작시키는 회로를 구성하였다
