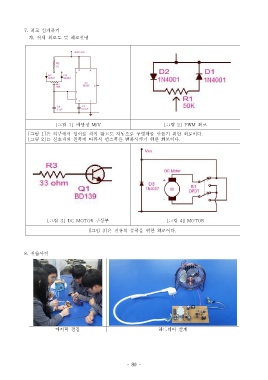

7. 회로 설계하기 가 전체 회로도 및 회로설명. [ 그림 1] 비안정 M/V [ 그림 2] PWM 회로 [ 그림 1] 은 외부에서 입력을 하지 않고도 자동으로 구형파를 만들기 위한 회로이다. [ 그림 2] 는 신호파의 진폭에 따라서 펄스폭을 변화시키기 위한 회로이다. [ 그림 3] DC MOTOR 구동부 [ 그림 4] MOTOR [ 그림 3] 은 전류의 증폭을 위한 회로이다. 8. 실습사진 마지막 점검 하드웨어 설계 - 80 -
