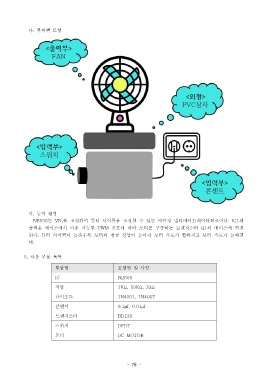

나 블록별 모형.
다 동작 설명.
NE555 는 VR 1을 조정하여 듀티 사이클을 조정할 수 있는 비안정 멀티바이브레이터회로이다. IC1 의
출력은 베이스에서 이용 가능한 PWM 신호에 따라 모터를 구동하는 트랜지스터 Q1 의 베이스에 연결
된다 듀티 사이클이 높을수록 모터의 평균 전압이 높아져 모터 속도가 빨라지고 모터 속도가 높아진.
다.
5. 사용 부품 목록
부품명 모델명 및 사양
IC NE555
저항 1K , 50K , 33Ω Ω Ω
다이오드 1N4001, 1N4007
콘덴서 0.1 f, 0.01 fμ μ
트랜지스터 BD139
스위치 DPDT
모터 DC MOTOR
