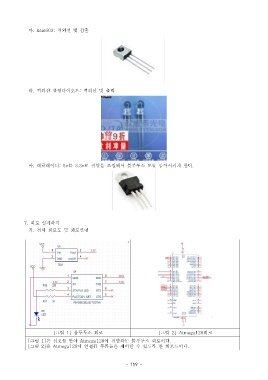

다. ksm603: 적외선 빛 검출

라 적외선 발광다이오드 적외선 빛 출력. :

마 레귤레이터. : 5v 를 3.3v 로 전압을 조절해서 블루투스 모듈 동작시키게 한다.

7. 회로 설계하기
가 전체 회로도 및 회로설명.

[ 그림 1] 블루투스 회로 [ 그림 2] Atmega128 회로
[ 그림 1] 은 신호를 받아 Atmega128 에 전달하는 블루투스 회로이다.
[ 그림 2] 은 Atmega128 에 연결된 부품들을 제어할 수 있도록 한 회로도이다.
