7. 회로 설계하기

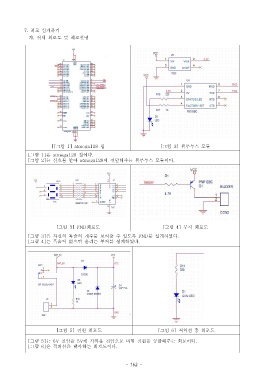

가 전체 회로도 및 회로설명.

[[ 그림 1] atmega128 칩 [ 그림 2] 블루투스 모듈
[ 그림 1] 은 atmega128 칩이다.
[ 그림 2] 는 신호를 받아 atmega128 에 전달해주는 블루투스 모듈이다.

[ 그림 3] FND 회로도 [ 그림 4] 부저 회로도

[ 그림 3] 은 자신의 목숨의 개수를 보여줄 수 있도록 FND 를 설계하였다.
[ 그림 4] 는 목숨이 없으면 울리는 부저를 설계하였다.

[ 그림 5] 전원 회로도 [ 그림 6] 적외선 총 회로도

[ 그림 5] 는 6V 전압을 5V 에 가까운 전압으로 바꿔 전원을 공급해주는 회로이다.
[ 그림 6] 은 적외선을 발사하는 회로도이다.
