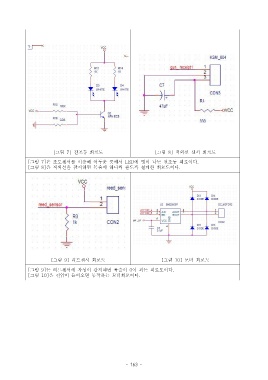

[ 그림 7] 전조등 회로도 [ 그림 8] 적외선 센서 회로도
[ 그림 7] 은 조도센서를 이용해 어두운 곳에서 LED 에 빛이 나는 전조등 회로이다.
[ 그림 8] 은 적외선을 감지하면 목숨이 하나씩 줄도록 설계한 회로도이다.

[ 그림 9] 리드센서 회로도 [ 그림 10] 모터 회로도

[ 그림 9] 는 리드센서에 자성이 감지되면 목숨이 0 이 되는 회로도이다.
[ 그림 10] 은 전압이 들어오면 동작하는 모터회로이다.
