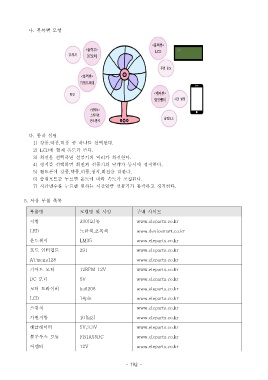

Page 192 - 2

나 블록별 모형.

다 동작 설명.
1) 강풍 약풍 미풍 중 하나를 선택한다, , .
2) LCD 에 현재 온도가 뜬다.
3) 회전을 선택하면 선풍기의 머리가 회전한다.
4) 정지를 선택하면 회전과 선풍기의 날개가 동시에 정지한다.
5) 핸드폰에 강풍 약풍 미풍 정지 회전을 말한다, , , , .
6) 슬립모드를 누르면 온도에 따라 속도가 조절된다.
7) 시간변수를 누르면 원하는 시간만큼 선풍기가 동작하고 정지한다.

5. 사용 부품 목록

부품명 모델명 및 사양 구매 사이트

저항 330[ ]Ω 등 www.eleparts.co.kr
LED 노란색 초록색, www.devicemart.co.kr

온도센서 LM35 www.eleparts.co.kr

포토 인터럽트 291 www.eleparts.co.kr
ATmega128 www.eleparts.co.kr

기어드 모터 12RPM 12V www.eleparts.co.kr

DC 모터 5V www.eleparts.co.kr
모터 드라이버 ba6208 www.eleparts.co.kr

LCD 14pin www.eleparts.co.kr

스위치 www.eleparts.co.kr
가변저항 10[k ]Ω www.eleparts.co.kr

레귤레이터 5V,3.3V www.eleparts.co.kr

블루투스 모듈 FB1A55BC www.eleparts.co.kr
어뎁터 12V www.eleparts.co.kr

- 192 -
