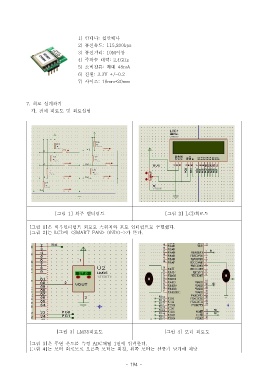

Page 194 - 2

1) 안테나 칩안테나:
2) 통신속도: 115,200bps
3) 통신거리: 10M 이상
4) 주파수 대역: 2,4GHz
5) 소비전류 최대: 48mA
6) 전원: 3.3V +/-0.2
7) 사이즈: 18mm*20mm

7. 회로 설계하기
가 전체 회로도 및 회로설명.

[ 그림 1] 외부 인터럽트 [ 그림 2] LCD 회로도

[ 그림 1] 은 외부인터럽트 회로로 스위치와 포토 인터럽트로 구현했다.
[ 그림 2] 는 LCD 에 <SMART FAN> ONDO-> 가 뜬다.

[ 그림 3] LM35 회로도 [ 그림 4] 모터 회로도

[ 그림 3] 은 주변 온도를 측정 ADC 채널 1 번에 입력한다.
[ 그림 4] 는 모터 회로도로 오른쪽 모터는 회전 왼쪽 모터는 선풍기 날개에 해당,

- 194 -
