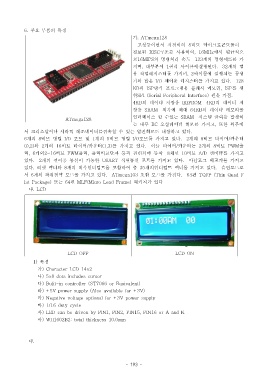

6. 주요 부품의 특징
가. ATmega128
고성능이면서 저전력의 8 비트 마이크로콘트롤러„
진보된 RISC 구조를 사용하여, 16MHz 에서 평균적으
로16MIPS 의 명령처리 속도 133„ 개의 명령세트를 가
지며 대부분이, 1 클럭 사이클에실행된다. 32„ 개의 범
용 작업레지스터를 가지며, 2 싸이클에 실행되는 곱셈
기와 많은 I/O 제어용 레지스터를 가지고 있다. 128„
KB 의 ISP 방식 프로그램용 플래시 메모리, ISP 를 위
한SPI (Serial Peripheral Interface) 핀을 가짐.
4KB 의 데이터 저장용 EEPROM 4KB„ 의 데이터 저
장용 SRAM„ 외부에 최대 64KB 의 데이터 메모리를
ATmega128 인터페이스 할 수있는 SRAM„ 시스템 클럭을 발생하
는 내부 RC 오실레이터 회로를 가지고 또한 외부에,
서 크리스탈이나 세라믹 레조네이터를접속할 수 있는 발진회로도 내장하고 있다.
6 개의 8 비트 병렬 I/O 포트 및 1 개의 5 비트 병렬 I/O 포트를 가지고 있다. 2„ 개의 8 비트 타이머 카운터/
(0,2) 와 2 개의 16 비트 타이머 카운터/ (1,3) 를 가지고 있다.„ 이들 타이머 카운터는/ 2 개의 8 비트 PWM 출
력, 6 개의2~16 비트 PWM 출력 출력비교단자 등과 관련되어 동작, „ 8 채널 10 비트 A/D 컨버터를 가지고
있다. 2„ 개의 전이중 통신이 가능한 USART 직렬통신 포트를 가지고 있다.„ 아날로그 비교기를 가지고
있다 리셋 벡터와. 8 개의 외부인터럽트를 포함하여 총 35 개의인터럽트 벡터를 가지고 있다.„ 슬립모드로
서 6 개의 파워절약 모드를 가지고 있다. ATmega103„ 호환 모드를 가진다. 64„ 핀 TQFP (Thin Quad F
lat Package) 또는 64 핀 MLF(Micro Lead Frame) 패키지가 있다
나. LCD

LCD OFF LCD ON
1) 특징
가) Character LCD 14x2
나) 5x8 dots includes cursor
다) Bulit-in controller (ST7066 or Equivalent)
라) +5V power supply (Also available for +3V)
마) Negative voltage optional for +3V power supply
바) 1/16 duty cycle
사) LED can be driven by PIN1, PIN2, PIN15, PIN16 or A and K
아) WH1602B2: total thickness 10.0mm

다.
