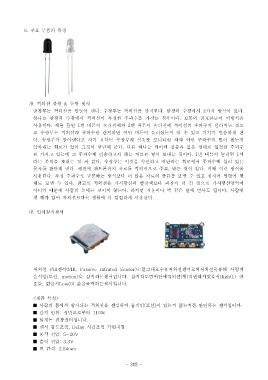

6. 주요 부품의 특징

가 적외선 발광. & 수광 센서
발광부는 적외선을 만들어 낸다 수광부는 적외선을 감지한다 발광과 수광에서. . 2 가지 방식이 있다.
하나는 발광과 수광에서 적외선이 특정한 주파수를 가지는 경우이다 보통의 리모콘들이 이방식을.
사용한다 예를 들면. 1 번 버튼이 눌러질때와 2 번 버튼이 눌러질때 적이선의 주파수가 달라지는 것으
로 수광부는 적외선의 주파수만 감지하면 어떤 버튼이 눌러졌는지 알 수 있고 기기가 반응하게 된
다 수광부가 알아낸다고 하기 보다는 수광부의 신호를 모니터링 하여 어떤 주파수의 빛이 왔는지.
알아내는 회로가 있어 그것이 판단해 준다 다른 하나는 데이터 전송과 같은 형태로 일정한 주파수.
를 가지고 있는데 그 주파수에 전송하고자 하는 자료를 넣어 보내는 것이다. 1 번 버튼이 눌리면 1 이
라는 문자를 보내는 것 과 같다 수광부는 이것을 수신하고 판단하는 회로에서 주파수에 실려 있는.
문자를 판단해 낸다 예전에 핸드폰까지 자료를 적외선으로 주고 받는 것이 있다 이때 이런 방식을. , .
사용한다 특정 주파수로 구분하는 방식보다 더 많은 자료의 종류를 보낼 수 있고 심지어 명령어 형.
태도 보낼 수 있다 참고로 적외선은 가시광선의 빨강색보다 파장이 더 긴 것으로 가시광선영역이.
아니기 때문에 사람의 눈에는 보이지 않는다 하지만 거울이나 벽 같은 면에 반사도 됩니다 사람에. .
게 해가 없어 자외선보다는 생활에 더 밀접하게 사용된다.

나 인체감지센서.

적외선 PIR 센서(PIR, Passive Infrated Sensor) 는말그대로수동적외선센서로써적외선을통해 사람의
움직임 모션( , motion) 을 감지하는센서입니다. 감지각도범위안에적외선 빛 의변화가있을시( ) High(1) 신
호를 없을시, Low(0) 값을출력하는센서입니다.

< 제품 특성>
■ 사람의 몸에서 방사되는 적외선을 센싱하여 움직임 모션 이 있는지 없는지를 판단하는 센서입니다( ) .
■ 감지 범위 정면으로부터: 110 도
■ 덮개는 편광필터입니다.
■ 센서 감도조절, Delay 시간조절 가변저항
■ 동작 전압: 5~20V
■ 출력 전압: 3.3V
■ 핀 간격: 2.54mm

- 315 -
