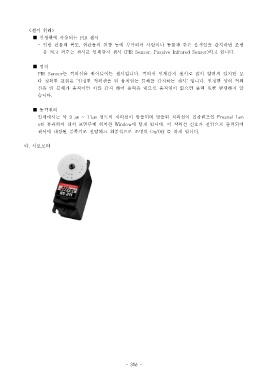

< 센서 원리>
■ 실생활에 사용되는 PIR 센서
- 일반 건물의 복도 현관문의 천장 등에 부착되어 사람이나 동물과 같은 움직임을 감지하면 조명,
을 켜고 꺼주는 센서를 인체감지 센서 (PIR Sensor, Passive Infrared Sensor) 라고 합니다.

■ 정의
PIR Sensor 는 적외선을 받아들이는 센서입니다 적외선 인체감지 센서로 많이 알려져 있지만 보.
다 정확한 표현은 일정한 적외선을 띈 움직임는 물체를 감지하는 센서 입니다 일정한 양의 적외‘ ’ .
선을 띈 물체가 움직이면 이를 감지 하여 출력을 내므로 움직임이 없으면 출력 또한 발생하지 않
습니다.

■ 동작원리
인체에서는 약 9 ㎛ ~ 11㎛ 정도의 적외선이 방출되며 방출된 적외선이 집광렌즈인 Fresnel Len
s 를 통과하여 센서 표면부에 위치한 Window 에 닿게 됩니다 이 적외선 신호가 전압으로 출력되어.
센서에 내장된 증폭기로 전달되고 최종적으로 조명의 On/Off 를 하게 됩니다.

다 서보모터.
