다 블록도 및 블록별 설명.

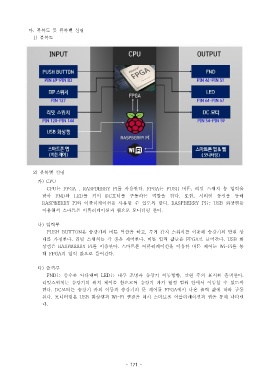

                1)  블록도



































                2)  블록별 설명

                  가) CPU
                      CPU 는 FPGA , RASPBERRY PI      를 사용한다. FPGA       는 PUSH    버튼 리밋 스위치 등 입력을,
                    받아 FND    와 LED   를 키며 DC      모터를 구동하는 역할을 한다.                또한,   시리얼 통신을 통해
                    RASPBERRY PI   와 어플리케이션을 사용할 수 있도록 한다. RASPBERRY PI                      는 USB   화상캠을
                    이용해서 스마트폰 어플리케이션과 웹으로 모니터링 한다.


                  나 입력부)
                      PUSH BUTTON    은 승강기의 버튼 역할을 하고 무게 감지 스위치를 이용해 승강기의 만원 상,
                    태를 가정한다 리밋 스위치는 각 층을 제어한다 버튼 입력 값들은.         .                  FPGA 로 들어간다. USB       화
                    상캠은 RASPBERRY PI      를 이용한다 스마트폰 어플리케이션을 이용한 버튼 제어는.                          Wi-Fi 를 통
                    해 FPGA  의 입력 값으로 들어간다.


                  다 출력부)
                      FND 는 층수를 나타내며 LED          는 내부 조명과 승강기 이동방향 만원 주의 표시를 출력한다,                          .
                    리밋스위치는 승강기의 위치 제어를 함으로써 승강기 카가 일정 범위 안에서 이동할 수 있도록
                    한다. DC  모터는 승강기 카의 이동과 승강기의 문 제어를 FPGA                      에서 나온 출력 값에 따라 구동
                    된다 모니터링은.       USB   화상캠과 Wi-Fi     연결을 해서 스마트폰 어플리케이션과 웹을 통해 나타낸
                    다.
