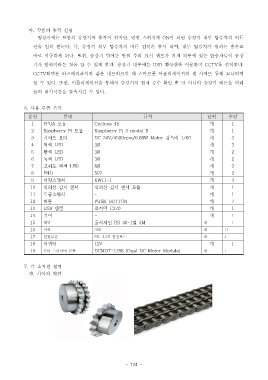

마 작품의 동작 설명.
평상시에는 보통의 승강기와 동작이 같지만 만원 스위치가, ON 이 되면 승강기 내부 탑승자의 버튼
만을 입력 받는다 즉 승강기 외부 탑승자의 버튼 입력은 무시 되며 내부 탑승자가 원하는 층수로. , ,
바로 이동하게 된다 또한 승강기 밖에는 만원 주의 표시 램프가 켜져 외부에 있는 탑승자들이 승강. ,
기가 만원이라는 것을 알 수 있게 한다 승강기 내부에는. USB 화상캠을 이용하여 CCTV 를 설치한다.
CCTV 화면은 라즈베리파이와 같은 네트워크일 때 스마트폰 어플리케이션과 웹 사이트 통해 모니터링
할 수 있다 또한 어플리케이션을 통해서 승강기의 현재 층수 확인 뿐 만 아니라 승강기 버튼을 미리. ,
눌러 대기시간을 감축시킬 수 있다.
6. 사용 부품 목록
순번 품명 규격 단위 수량
1 FPGA 모듈 Cyclone 4E 개 1
2 Raspberry Pi 모듈 Raspberry Pi 3 model B 개 1
3 기어드 모터 DC 24V/4500rpm/0.68W Motor 감속비 1/60 개 3
4 적색 LED 3Ø 개 3
5 황색 LED 3Ø 개 2
6 녹색 LED 3Ø 개 2
7 고휘도 백색 LED 8Ø 개 3
8 FND 507 개 3
9 리밋스위치 KW11-1 개 4
10 적외선 감지 센서 적외선 감지 센서 모듈 개 1
11 토글스위치 - 개 1
12 버튼 PUSH BUTTON 개 7
13 USB 웹캠 로지텍 C270 개 1
14 기어 - 개 1
15 체인 롤러체인 RS 40-1 열 3M 개 1
16 저항 300 개 11
17 전원모듈 5V, 3.3V 전원보드 개 1
18 어댑터 12V 개 1
19 모터 드라이버 모듈 DCMOT-L298 (Dual DC Motor Module) 개 1
7. 각 소자별 설명
가 기어와 체인.
