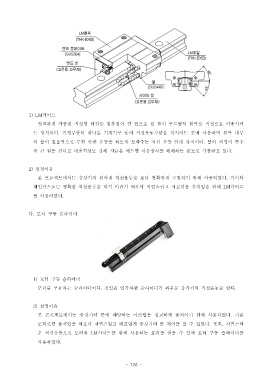

Page 176 - 3-2

1) LM 가이드

정교하게 가공된 직선형 레일을 접촉점이 한 점으로 된 볼이 구르면서 블록을 직선으로 이송시키
는 장치이다 기계부품의 하나로 기계기구 등의 직선운동부분을 지지하는 곳에 사용하며 블록 내부.

의 볼이 효율적으로 무한 순환 운동을 하도록 도와주는 직선 운동 안내 장치이다 볼의 직경이 클수.
록 큰 힘을 견디고 내충격성도 강해 지금은 베드형 이송장치를 대체하는 용도로 각광받고 있다.

2) 선정이유

본 프로젝트에서는 승강기의 위아래 직선운동을 보다 정확하게 구현하기 위해 사용되었다 기어와.
체인만으로는 정확한 직선운동을 하기 어렵기 때문에 자연스럽고 매끄러운 움직임을 위해 LM 가이드

를 사용하였다.

다 모터 구동 슬라이더.

1) 모터 구동 슬라이더
모터를 구동하는 슬라이더이다 전압을 인가하면 슬라이더가 좌우로 움직이며 직선운동을 한다. .

2) 선정이유

본 프로젝트에서는 승강기의 문에 해당하는 아크릴을 정교하게 움직이기 위해 사용되었다 기존.
모터로만 움직였을 때보다 자연스럽고 매끄럽게 승강기의 문 제어를 할 수 있었다 또한 자연스러. ,

운 직선운동으로 모터와 LM 가이드를 함께 사용하는 효과를 얻을 수 있어 모터 구동 슬라이더를
사용하였다.

- 176 -
