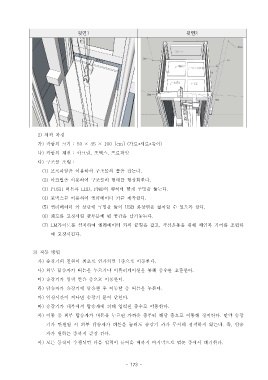

Page 173 - 3-2

윗면1 윗면2

2) 제작 과정
가 작품의 크기) : 50 × 45 × 100 [cm] ( 가로 세로 높이* * )

나 작품의 재질) : 아크릴 포맥스 프로파일, ,
다 구조물 조립) :

(1) 프로파일을 이용하여 구조물의 틀을 잡는다.
(2) 아크릴을 이용하여 구조물의 형태를 형상화한다.

(3) PUSH 버튼과 LED, FND 의 위치에 맞게 구멍을 뚫는다.
(4) 포맥스를 이용하여 엘리베이터 카를 제작한다.

(5) 엘리베이터 카 상단에 구멍을 뚫어 USB 화상캠을 설치할 수 있도록 한다.
(6) 회로를 고정시킬 윗부분에 빈 공간을 남겨놓는다.

(7) LM 가이드를 설치하여 엘리베이터 카의 균형을 잡고 직선운동을 위해 체인과 기어를 조립하,
여 고정시킨다.

3) 작동 방법

가 승강기의 전원이 최초로 인가되면) 1 층으로 이동한다.
나 외부 탑승자가 버튼을 누르거나 어플리케이션을 통해 층수를 호출한다) .

다 승강기가 입력 받은 층으로 이동한다) .
라 탑승자가 승강기에 탑승한 후 이동할 층 버튼을 누른다) .

마 일정시간이 지나면 승강기 문이 닫힌다) .
바 승강기가 내부에서 탑승자에 의해 입력된 층수로 이동한다) .

사 이동 중 외부 탑승자가 버튼을 누르면 가까운 층부터 해당 층으로 이동해 정지한다 만약 승강) .
기가 만원일 시 외부 탑승자가 버튼을 눌러도 승강기 카가 무시해 정지하지 않는다 즉 탑승. ,

자가 원하는 층까지 곧장 간다.
아 모든 동작이 수행되면 다음 입력이 들어올 때까지 마지막으로 멈춘 층에서 대기한다) .

- 173 -
