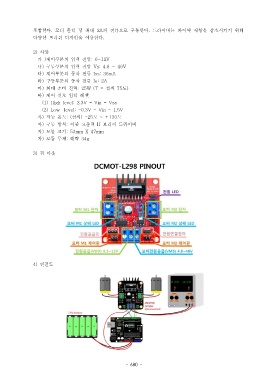

P. 680
포함한다 모터 출력 당 최대. 2A 의 전류으로 구동한다 드라이버는 와이어 저항을 감소시키기 위해.
다양한 브러쉬 디자인을 이용한다.
2) 사양
가 제어부분의 입력 전압) : 6~12V
나 구동부분의 입력 전압) Vs: 4.8 ~ 46V
다 제어부분의 동작 전류) Iss: 36mA
라 구동부분의 동작 전류) Io: 2A
마 최대 소비 전력) : 25W (T = 섭씨 75 도)
바 제어 신호 입력 레벨)
(1) High level: 2.3V = Vin = Vss
(2) Low level: -0.3V = Vin = 1.5V
사 작동 온도) : ( 섭씨) -25 도 ~ +130 도
아 구동 방식 이중 고출력) : H 브리지 드라이버
자 모듈 크기) : 53mm X 47mm
차 모듈 무게 대략) : 34g
3) 핀 아웃
4) 연결도
