Page 837 - 3-2

1) 부품 선택 이유
가 화재 시 발생하는 가연성가스) (LPG, 부탄가스 메탄 알콜, , ), 연기 등을 검출해 화재가 났다는
것을 디지털 신호로 알리기 위해 선택

2) 제품 사양
가 가연성가스) (LPG, 부탄가스 메탄 알콜, , ), 연기 등 검출
나) 300 ~ 10,000ppm 의 농도의 가연성 가스 연기 등 감지 가능,
다 부착되어 있는 가변저항을 이용해 감도를 조정)
라 매우 높은 민감도와 빠른 반응 시간)
마) 4 핀(VCC / GND / DO / AO)
바 동작 전압) : 5V
사 소비 전류) : 150mA
아 센서) DO(TTL) 출력: 0 or 1 (5V)
자 센서) AO( 아날로그 출력) : 0.1 ~ 0.3V / 4V
차 크기) : 32 x 22 x 27mm
카 모서리 각 홀 크기 지름 약) : 3.5mm

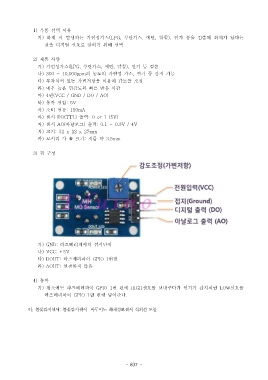

3) 핀 구성

가) GND: 라즈베리파이의 접지단자
나) VCC: +5V
다) DOUT: 라즈베리파이 GPIO 1 번핀
라) AOUT: 연결하지 않음

4) 동작
가 평소에는 라즈베리파이) GPIO 1 번 핀에 HIGH 신호를 보내주다가 연기가 감지되면 LOW 신호를
라즈베리파이 GPIO 1 번 핀에 넣어준다.

다 불꽃감지센서 불꽃감지센서 아두이노 화재경보센서 적외선 모듈. :

- 837 -
