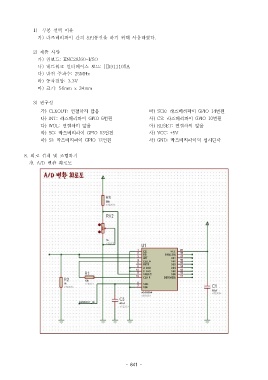

Page 841 - 3-2

1) 부품 선택 이유
가 라즈베리파이 간의) SPI 통신을 하기 위해 사용하였다.

2) 제품 사양
가 칩보드) : ENC28J60-I/SO
나 네트워크 인터페이스 보드) : HR911105A
다 발진 주파수) : 25MHz
라 동작전압) : 3.3V
마 크기) : 56mm x 34mm

3) 핀구성
가) CLKOUT: 연결하지 않음 바) SCK: 라즈베리파이 GPIO 14 번핀
나) INT: 라즈베리파이 GPIO 6 번핀 사) CS: 라즈베리파이 GPIO 10 번핀
다) WOL: 연결하지 않음 아) RESET: 연결하지 않음
라) SO: 라즈베리파이 GPIO 13 번핀 자) VCC: +5V
마) SI: 라즈베리파이 GPIO 12 번핀 차) GND: 라즈베리파이의 접지단자

8. 회로 설계 및 조립하기
가. A/D 변환 회로도
