4) 동작
가 평소에는 라즈베리파이) GPIO 1 번 핀에 HIGH 신호를 보내주다가 연기가 감지되면 LOW 신호를
라즈베리파이 GPIO 1 번 핀에 넣어준다.

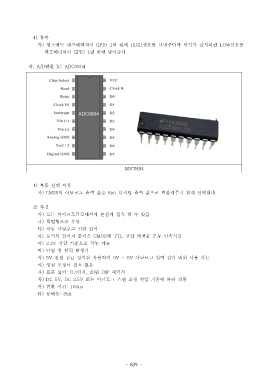

라. A/D 변환 IC: ADC0804

ADC0804

1) 부품 선택 이유
가) LM35 의 아날로그 출력 값을 8bit 디지털 출력 값으로 변환해주기 위해 선택했다.

2) 특징
가 모든 마이크로프로세서에 손쉽게 접속 할 수 있음)
나 독립형으로 운영)
다 차동 아날로그 전압 입력)
라 로직의 입력과 출력은) CMOS 와 TTL 전압 레벨을 모두 만족시킴
마) 2.2V 전압 기준으로 작동 가능
바 단일 칩 클럭 발생기)
사) 5V 전원 공급 장치를 사용하여 0V ~ 5V 아날로그 입력 전압 범위 사용 가능
아 영점 조정이 필요 없음)
자 표준 넓이) : 0.3 인치, 20 핀 DIP 패키지
차) DC 5V, DC 2.5V 또는 아날로그 스팬 조정 전압 기준에 따라 작동
카 변환 시간) : 100us
타 분해능) : 8bit
