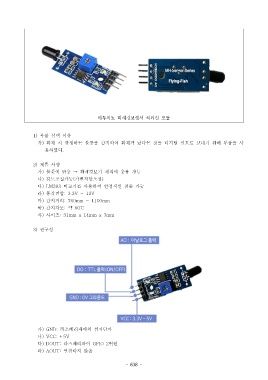

아두이노 화재경보센서 적외선 모듈

1) 부품 선택 이유
가 화재 시 발생하는 불꽃을 감지하여 화재가 났다는 것을 디지털 신호로 보내기 위해 부품을 사)
용하였다.

2) 제품 사양
가 불꽃에 반응) → 화재경보기 제작에 응용 가능
나 감도조절가능 가변저항조정) ( )
다) LM393 비교기를 사용하여 안정적인 검출 가능
라 동작전압) : 3.3V ~ 12V
마 감지거리) : 760mm ~ 1100mm
바 감지각도 약) : 60℃
사 사이즈) : 31mm x 14mm x 7mm

3) 핀구성

가) GND: 라즈베리파이의 접지단자
나) VCC: +5V
다) DOUT: 라즈베리파이 GPIO 2 번핀
라) AOUT: 연결하지 않음
