용되었다.

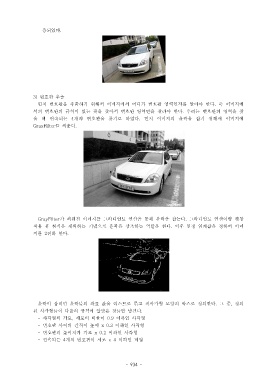

                3)  번호판 추출
                  먼저 번호판을 추출하기 위해서 이미지에서 어디가 번호판 영역인지를 알아야 한다 즉 이미지에.
                서의 번호판의 규칙이 있는 곳을 찾아서 번호판 영역만을 잘라야 한다 우리는 번호판의 영역을 찾.
                을 때 연속되는 4        개의 번호판을 찾기로 하였다.               먼저 이미지의 윤곽을 잡기 위해서 이미지에
                GrayFilter 를 씌운다.
























                  GrayFilter 가 씌워진 이미지를 그라디언트 연산을 통해 윤곽을 잡는다 그라디언트 연산이랑 팽창.
                작용 후 침식을 제외하는 기법으로 윤곽을 강조하는 역할을 한다 이후 일정 임계값을 정하여 이미.
                지를 2  진화 한다.


















                  윤곽이 잡히면 윤곽들의 좌표 값을 리스트로 묶고 직사각형 모양의 박스로 정의한다 그 중 정의.                                  ,
                된 사각형들이 다음의 규칙에 알맞은 것들만 남긴다.
                  -  사각형의 가로 세로의 비율이,            0.9  이하인 사각형
                  -  번호판 사이의 간격이 높이 x 0.3           이하인 사각형
                  -  번호판의 높이차가 가로 x 0.2          이하인 사각형
                  -  연속되는 4   개의 번호판이 세로 x 4          이하인 배열
