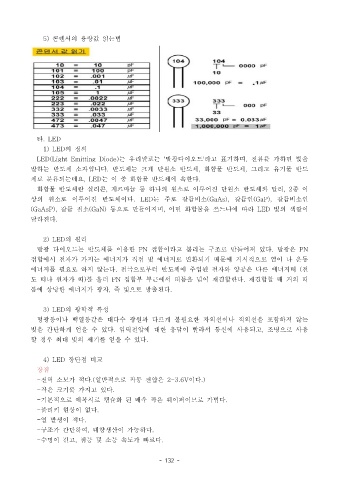

5) 콘덴서의 용량값 읽는법

타. LED
1) LED 의 정의
LED(Light Emitting Diode) 는 우리말로는 발광다이오드 라고 표기하며 전류를 가하면 빛을 ' ' ,
발하는 반도체 소자입니다 반도체는 크게 단원소 반도체 화합물 반도체 그리고 유기물 반도. , ,

체로 분류되는데요, LED 는 이 중 화합물 반도체에 속한다.
화합물 반도체란 실리콘 게르마늄 등 하나의 원소로 이루어진 단원소 반도체와 달리, , 2 종 이
상의 원소로 이루어진 반도체이다. LED 는 주로 갈륨비소(GaAs), 갈륨인(GaP), 갈륨비소인
(GaAsP), 갈륨 질소(GaN) 등으로 만들어지며 어떤 화합물을 쓰느냐에 따라 , LED 빛의 색깔이
달라진다.

2) LED 의 원리
발광 다이오드는 반도체를 이용한 PN 접합이라고 불리는 구조로 만들어져 있다 발광은 . PN
접합에서 전자가 가지는 에너지가 직접 빛 에너지로 변환되기 때문에 거시적으로 열이 나 운동
에너지를 필요로 하지 않는다 전극으로부터 반도체에 주입된 전자와 양공은 다른 에너지띠 전. (

도 띠나 원자가 띠 를 흘러 ) PN 접합부 부근에서 띠틈을 넘어 재결합한다 재결합할 때 거의 띠.
틈에 상당한 에너지가 광자 즉 빛으로 방출된다, .

3) LED 의 광학적 특성
형광등이나 백열등같은 대다수 광원과 다르게 불필요한 자외선이나 적외선을 포함하지 않는

빛을 간단하게 얻을 수 있다 입력전압에 대한 응답이 빨라서 통신에 사용되고 조명으로 사용. ,
할 경우 최대 빛의 세기를 얻을 수 있다.

4) LED 장단점 비교
장점

- 전력 소모가 적다 일반적으로 작동 전압은 .( 2-3.6V 이다.)
- 작은 크기를 가지고 있다.
- 기본적으로 에폭시로 캡슐화 된 매우 작은 웨이퍼이므로 가볍다.
- 플리커 현상이 없다.
- 열 발생이 적다.

- 구조가 간단하여 대량생산이 가능하다, .
- 수명이 길고 점등 및 소등 속도가 빠르다, .
